原理及用途：

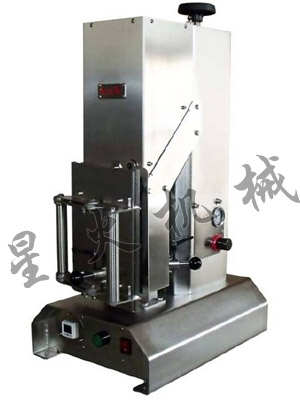

XH35B3 型桌面型真空旋蓋機，采用應用于旋蓋機及封罐機的開啟式全密封真空室技術，屬半自動機型，人工配蓋，人工進出瓶，手動關閉真空室。機器內部采用氣動執行裝置驅動旋蓋，采用精確控制執行件氣壓實現扭矩控制，屬于非摩擦式扭力限制使用壽命更長；由于采用可靠的全密封技術，配置小功率真空泵即可達到理想的真空度，真空度可按需設定。XH35 系列機型具有經濟性、廣泛適用性、易用性、可靠性和移動性，適合小型生產車間、特殊規格用途、以及實驗室使用。
XH35B3 型是XH35 系列經兩次改進的最新版，與前一版本相比主要改進：
1.采用可調定瓶件，徹底解決更換瓶形件的問題，可快速完成從兩個不同直徑或截面形狀及高度不同的瓶形之間轉換，無需更換零件；
2.采用線性運動組件和整體式氣動執行扭力組件，進一步提升了扭蓋質量和操作性能；
3.采用臺灣產優質PLC（程序控制器），比上一版本繼電器邏輯電路更加可靠；
4.采用氣動真空切換閥，使真空響應更快；
5.標配專用可組裝底座，可落地使用更加靈活。
技術參數：

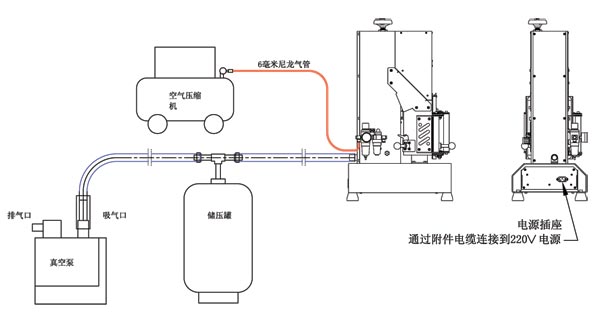

電 源：220V 交流（照明電）；壓縮空氣：泵流量要求0.11 立方每分鐘以上，0.7 兆帕（7 公斤每平方厘米）；
真空泵配置：要求抽氣量每秒8 升以上，極限壓力根據用戶不同需要，要求高真空度的用戶推薦配置極限壓力-0.096Mpa 的水環真空泵或雙級旋片泵或其它形式的真空泵。推薦真空泵型號2X-8A（雙級旋片真空泵，管口連接形式）。
（以上空壓源和真空源的配置參數均為單機要求，供參考。）
適用蓋型范圍：按QB/T 1499-2000 標準的一般蓋型范圍，蓋外經范圍在33.5-85毫米.蓋厚度8.6-12.65 毫米。
適用瓶子范圍：瓶口尺寸應當適用QB/T 1499-2000 標準所規定的各標準蓋型以及此范圍內的非標蓋型。瓶身可以是圓形和非圓形截面的，瓶身最大處的包容圓直徑應在110 毫米以內，瓶高不超過180 毫米
機器外形尺寸：寬350 毫米、高790 毫米、深460 毫米?

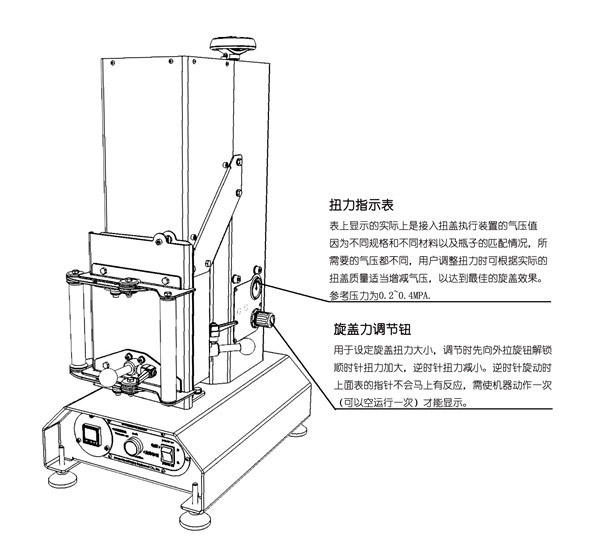

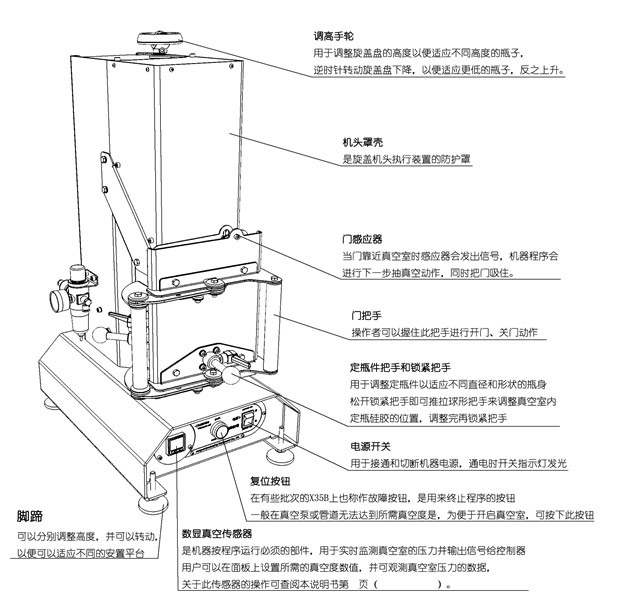

機器各部位說明：

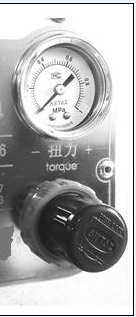

由于蓋和瓶的配合情況不同，以及蓋的密封膠厚度、鐵皮材質厚度差異，導致擰蓋所需的氣壓不同。調整時可以逐步遞加，一般63蓋的參考氣壓為0.25~0.3MPa。判斷蓋子是否擰到位的一般準則是蓋鉤進入瓶口螺紋線的有效區域，一般是螺紋線的中間1/3段區域，具體根據實際配蓋情況稍加調整。

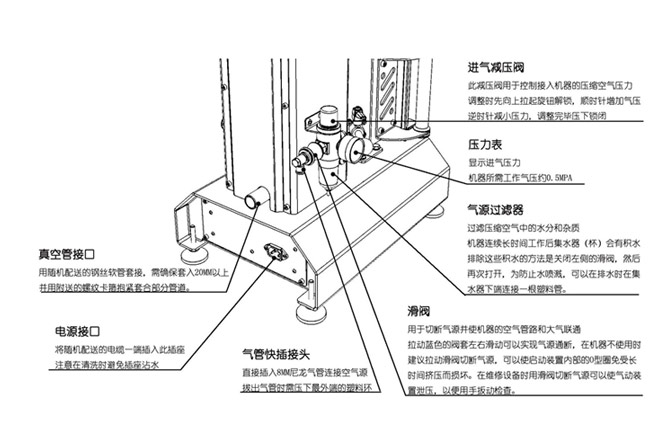

減壓器上部旋鈕可調節進氣壓力，進氣壓力決定整個機器氣路系統的基本壓力，一般出廠設置的氣壓適合用戶大部分情況使用，因此無需頻繁調整進氣壓力。過濾器在經過一段時間使用后，在杯體里會積存一些從氣源過濾的水和雜質，排除這些水的方法是拉動進氣滑閥先關閉氣源，然后再打開，水會從杯體下方的排水閥排出。

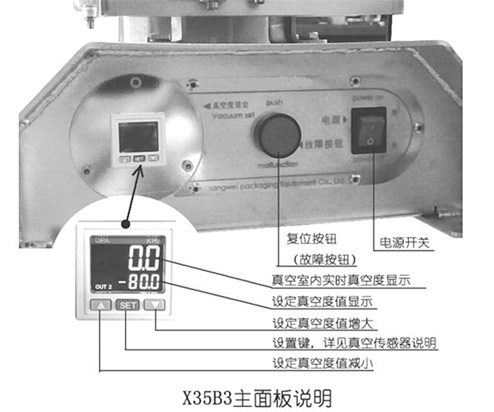

*實時真空度顯示 當真空度超過設定真空度時，數字顯示由綠色變?yōu)榧t色，此時真空室內的旋蓋裝置開始下壓和旋蓋動作。

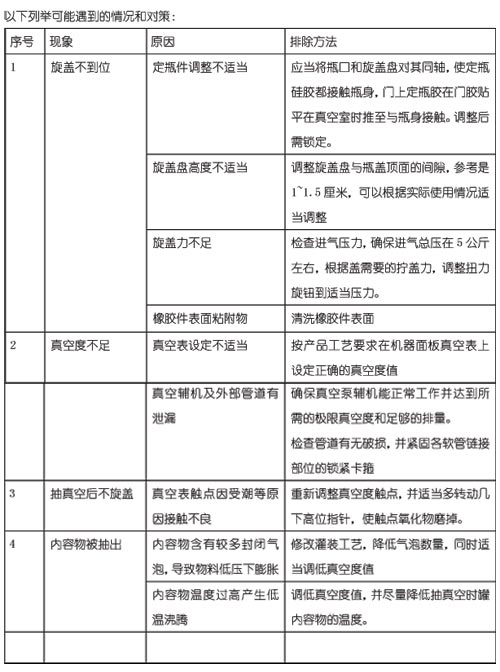

常見故障排除：
XH35B3桌面型真空旋蓋機設計圖：
